Van an toàn máy nén khí là thiết bị được thiết kế để tự động giải phóng áp suất dư thừa khi hệ thống gặp sự cố quá tải, ngăn ngừa những rủi ro nghiêm trọng như nổ bình chứa khí. Nhờ đó, van an toàn có tác dụng bảo vệ toàn bộ hệ thống và tính mạng của người vận hành. Cùng Tân Hưng Phát tìm hiểu cấu tạo, nguyên lý hoạt động và các loại van an toàn phổ biến trên thị trường hiện nay. ngay sau đây.
Van an toàn máy nén khí là gì?

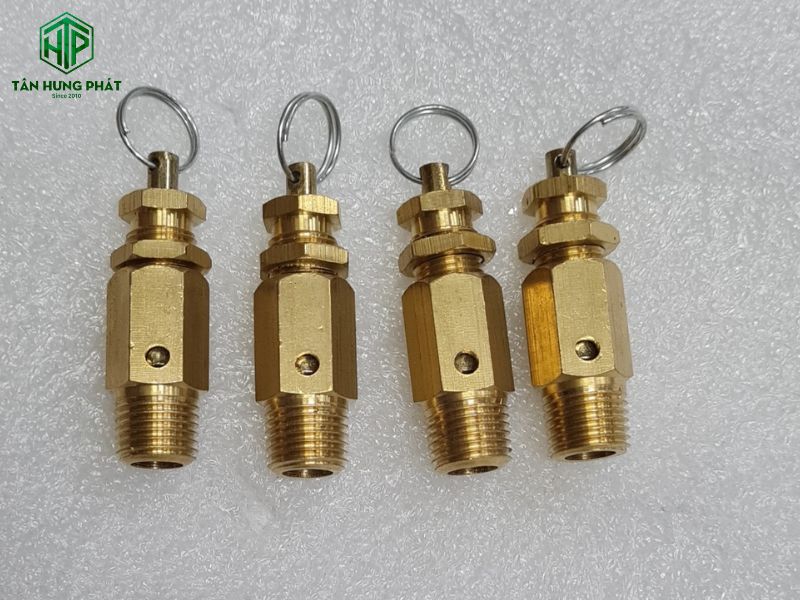

Van an toàn máy nén khí là một loại van tự động được thiết kế để bảo vệ hệ thống khí nén khỏi nguy cơ quá áp. Nó hoạt động như một “cầu dao” tự động, có nhiệm vụ chính là giải phóng áp suất dư thừa khi áp suất bên trong bình chứa hoặc hệ thống ống dẫn vượt quá ngưỡng an toàn cho phép.
Khi hệ thống máy nén khí công nghiệp gặp sự cố, áp suất có thể tăng đột ngột và vượt quá khả năng chịu đựng của bình chứa. Lúc này, van an toàn sẽ tự động mở ra để xả bớt khí nén ra ngoài, giúp giảm áp suất về mức an toàn. Nhờ cơ chế hoạt động này, van an toàn giúp ngăn ngừa những rủi ro nghiêm trọng như nổ bình chứa, bảo vệ máy nén khí, hệ thống ống dẫn và đảm bảo an toàn tuyệt đối cho người vận hành.
>>> Có thể bạn quan tâm: Van một chiều máy nén khí chất lượng là gì? Mọi thông tin về van 1 chiều.
Cấu tạo & nguyên lý hoạt động của van an toàn
Van an toàn máy nén khí, mặc dù là một chi tiết nhỏ, nhưng có cấu tạo đơn giản và nguyên lý hoạt động tự động, đảm bảo vai trò bảo vệ hệ thống một cách hiệu quả.
Cấu tạo
Van an toàn được cấu tạo từ các bộ phận chính sau:
- Thân van: Thường được làm bằng các kim loại chịu áp lực cao như thép không gỉ hoặc đồng. Thân van có chức năng bảo vệ các bộ phận bên trong và chịu toàn bộ áp lực của hệ thống.
- Lò xo: Đây là bộ phận cốt lõi, có lực nén được điều chỉnh để phù hợp với áp suất an toàn đã được cài đặt. Khi áp suất trong hệ thống vượt quá mức này, lò xo sẽ bị nén lại.
- Đĩa van: Được gắn vào đầu lò xo, có chức năng đóng và mở van để điều tiết luồng khí.
- Đệm kín: Là chi tiết giúp ngăn chặn rò rỉ khí khi van ở trạng thái đóng.
- Cơ cấu điều chỉnh: Cho phép người vận hành điều chỉnh mức áp suất tại đó van sẽ tự động mở.
Nguyên lý hoạt động

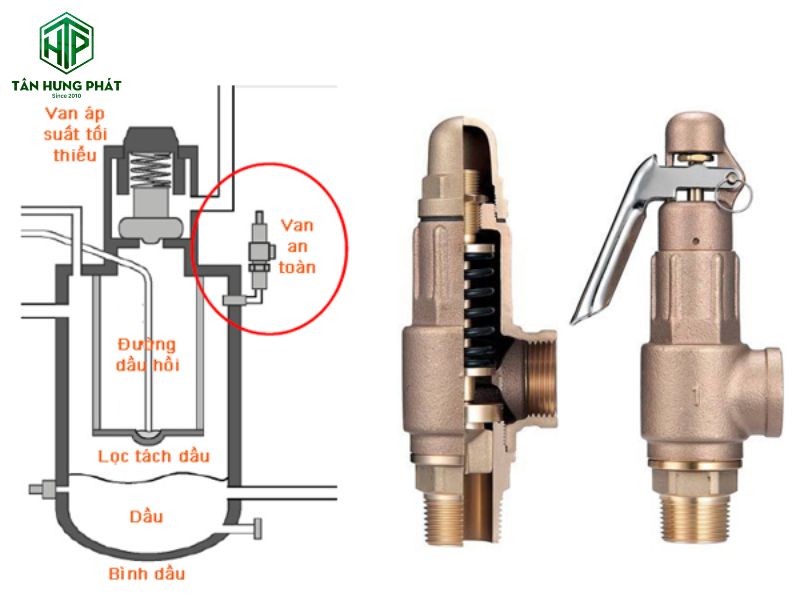

Nguyên lý hoạt động của van an toàn dựa trên sự cân bằng giữa lực nén của khí và lực đàn hồi của lò xo. Van có ba trạng thái hoạt động chính:
- Trạng thái đóng: Khi áp suất trong hệ thống thấp hơn áp suất an toàn đã cài đặt, lực của lò xo sẽ giữ chặt đĩa van, ngăn không cho khí thoát ra ngoài.
- Trạng thái mở: Khi áp suất trong hệ thống tăng đột ngột và vượt quá áp suất an toàn, lực nén của khí sẽ lớn hơn lực của lò xo. Lực này đẩy đĩa van lên, làm van mở ra. Khí nén dư thừa sẽ thoát ra ngoài, giúp giảm áp suất trong hệ thống.
- Trạng thái đóng lại: Khi áp suất trong hệ thống giảm xuống dưới mức an toàn, lực đàn hồi của lò xo lại trở nên mạnh hơn. Lò xo sẽ đẩy đĩa van trở lại vị trí ban đầu, đóng van và ngăn không cho khí tiếp tục thoát ra ngoài.
Nhờ nguyên lý tự động này, van an toàn hoạt động một cách hiệu quả, không cần sự can thiệp của con người, đảm bảo an toàn cho toàn bộ hệ thống máy nén khí.
>>> Xem thêm: TOP 4 dầu nhớt cho máy nén khí cao cấp và cách chọn nhớt phù hợp.

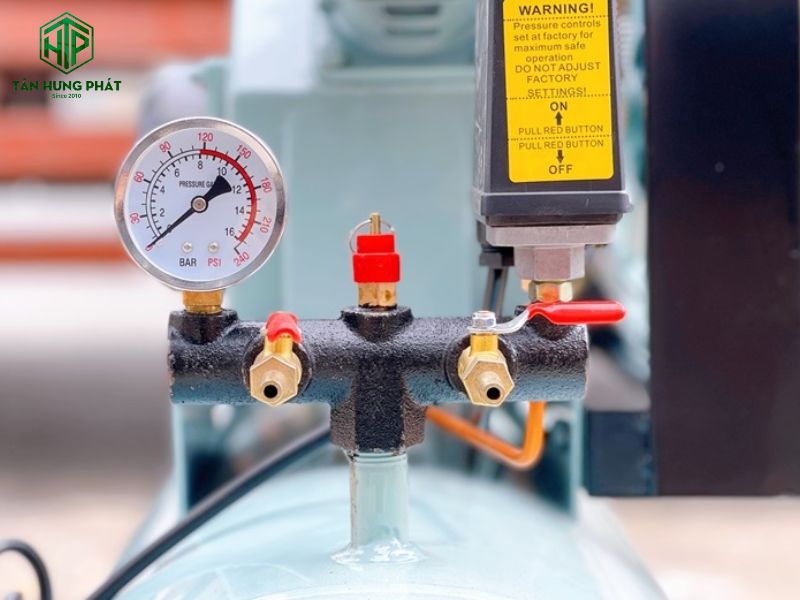

Vị trí của van an toàn trong máy nén khí
Việc lắp đặt van an toàn máy nén khí đúng vị trí là rất quan trọng để đảm bảo nó có thể hoạt động hiệu quả và bảo vệ toàn diện hệ thống. Van an toàn thường được lắp ở một số vị trí then chốt sau:
Trên đường ống xả của máy nén
Đây là vị trí phổ biến và quan trọng nhất để lắp đặt van an toàn. Bình chứa khí là nơi tích trữ khí nén sau khi được nén. Nếu có sự cố quá tải hoặc vận hành không đúng cách, áp suất trong bình có thể tăng lên rất cao. Van an toàn được lắp trên bình chứa sẽ tự động xả khí nén ra ngoài khi áp suất vượt quá giới hạn, giúp bảo vệ bình chứa khỏi nguy cơ nổ.
Trên bình chứa khí
Ở một số máy, van an toàn được lắp ngay trên đường ống xả. Điều này cho phép van kiểm soát và giảm áp suất ngay từ đầu ra của máy nén, trước khi khí được đưa vào bình chứa, đảm bảo áp suất không bao giờ vượt quá mức cho phép trong toàn bộ hệ thống.
Các vị trí khác
Ngoài hai vị trí chính trên, van an toàn máy nén khí còn có thể được lắp đặt ở một số vị trí khác tùy thuộc vào thiết kế và yêu cầu của hệ thống. Van an toàn cũng có thể được lắp đặt trên bộ làm mát hoặc các đường ống dẫn khí chính. Mục tiêu cuối cùng là đảm bảo van được đặt ở vị trí có thể hoạt động hiệu quả và xả khí nén một cách an toàn ra môi trường.
>>> Xem thêm: Đầu máy nén khí cao cấp là gì? Tiêu chí khi mua đầu máy nén khí cũ.
5 Loại van an toàn máy nén khí hiện nay trên thị trường
Trên thị trường hiện nay, van an toàn máy nén khí rất đa dạng về mẫu mã, vật liệu và cách thức kết nối. Lựa chọn loại van phù hợp phụ thuộc vào loại máy, môi trường làm việc và yêu cầu kỹ thuật của hệ thống. Dưới đây là 5 loại van an toàn phổ biến.

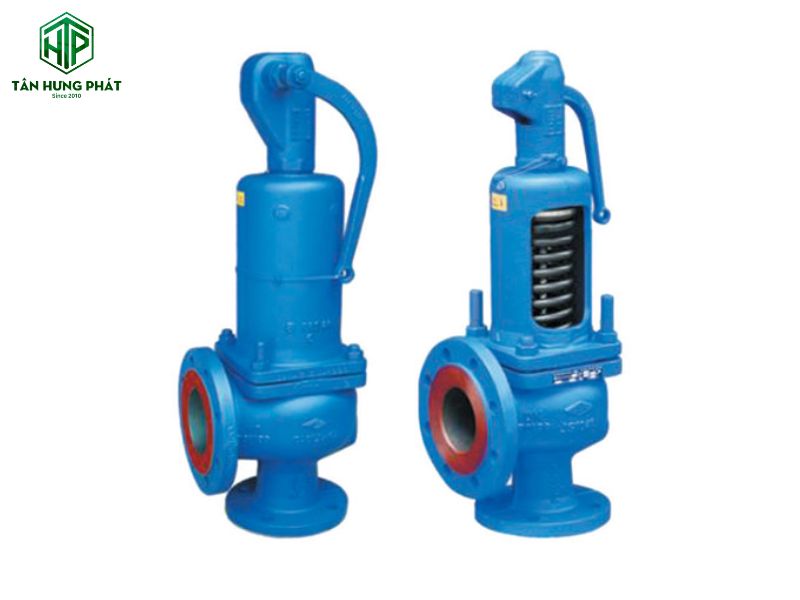

1. Van an toàn gang
Van an toàn gang là lựa chọn phổ biến cho các hệ thống máy nén khí trục vít thông dụng, nhờ vào giá thành phải chăng và độ bền cơ học tốt. Cấu tạo chắc chắn giúp van gang chịu được áp lực nhất định, phù hợp với nhiều ứng dụng công nghiệp.
- Ưu điểm: Cấu tạo vững chắc, chịu được áp lực lớn, giá thành hợp lý.
- Nhược điểm: Dễ bị ăn mòn trong môi trường ẩm ướt hoặc có tính axit, không phù hợp cho các môi trường khắc nghiệt.

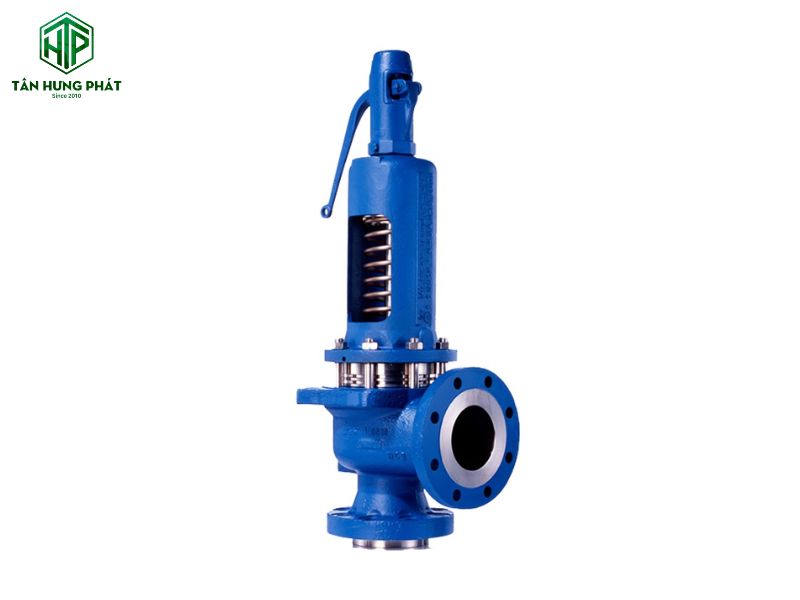

2. Van an toàn thép
Van an toàn thép được chế tạo từ thép carbon hoặc thép hợp kim, mang lại độ bền vượt trội và khả năng chịu được áp suất, nhiệt độ lớn. Loại van này thường được sử dụng trong các hệ thống máy nén khí công nghiệp nặng, nơi yêu cầu cao về độ an toàn và độ bền.
- Ưu điểm: Độ bền và độ cứng cao, chịu được áp suất và nhiệt độ lớn.
- Nhược điểm: Giá thành cao hơn, có thể bị ăn mòn nếu tiếp xúc với môi trường ẩm ướt hoặc hóa chất.

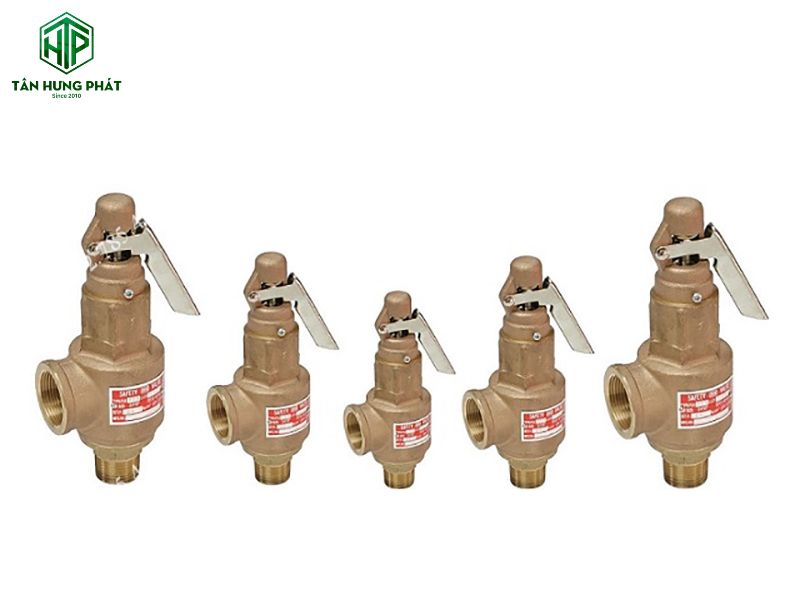

3. Van an toàn tay giật nối ren
Đây là loại van an toàn được sử dụng rộng rãi trong các hệ thống máy nén khí quy mô nhỏ và vừa. Van có thiết kế đơn giản với tay giật tiện lợi, cho phép người vận hành xả khí thủ công trong trường hợp khẩn cấp. Kết nối ren giúp việc lắp đặt trở nên dễ dàng và nhanh chóng.
- Ưu điểm: Cấu tạo đơn giản, dễ lắp đặt, giá thành phải chăng, dễ dàng xả khí khẩn cấp bằng tay.
- Nhược điểm: Áp suất làm việc thường không cao, không phù hợp cho các hệ thống công nghiệp nặng.

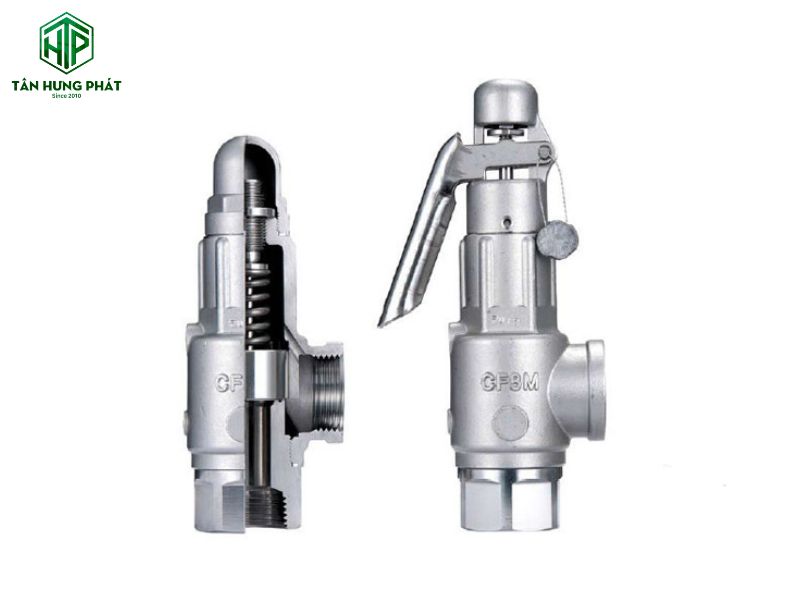

4. Van an toàn inox
Van an toàn inox được làm từ vật liệu thép không gỉ, có khả năng chống ăn mòn vượt trội. Van inox là lựa chọn lý tưởng cho các hệ thống máy nén khí piston hoạt động trong môi trường khắc nghiệt như gần biển, trong các nhà máy hóa chất hoặc nơi có khí ẩm, giúp đảm bảo an toàn và kéo dài tuổi thọ thiết bị.
- Ưu điểm: Chống ăn mòn tốt, chịu được nhiệt độ cao, độ bền cao.
- Nhược điểm: Giá thành cao hơn so với các loại van bằng vật liệu khác.

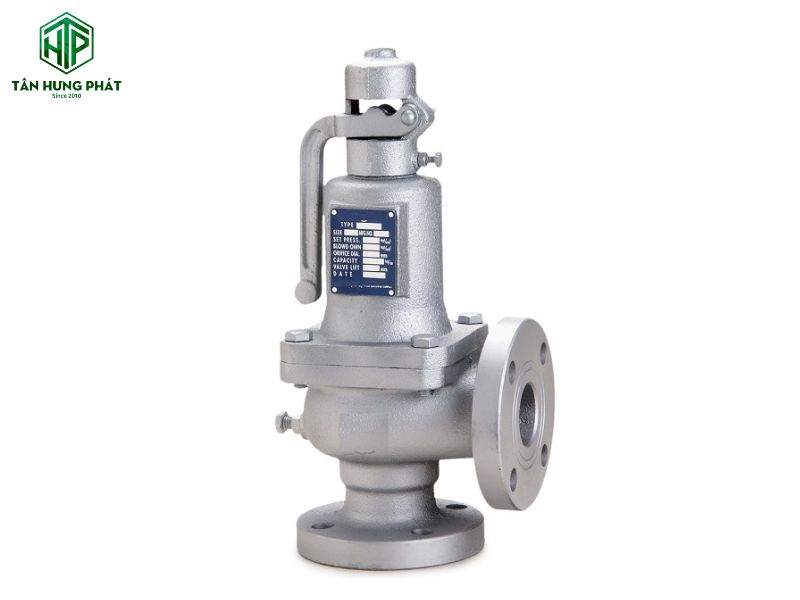

5. Van an toàn nắp chụp mặt bích
Van an toàn nắp chụp mặt bích được sử dụng trong các hệ thống máy nén khí công nghiệp lớn, yêu cầu lưu lượng xả khí cao và độ an toàn tuyệt đối. Van được kết nối bằng mặt bích, đảm bảo sự chắc chắn và kín khít. Nắp chụp được giữ chặt bằng bu lông, chỉ bật mở khi áp suất vượt quá giới hạn.
- Ưu điểm: Áp suất làm việc cao, độ bền tốt, phù hợp với các đường ống lớn, đảm bảo an toàn cao.
- Nhược điểm: Cấu tạo phức tạp hơn, giá thành cao hơn so với các loại van khác.
>>> Xem thêm: Nơi bán linh kiện máy nén khí và phụ tùng máy nén khí khi nào nên thay?
Cách lắp đặt & cài đặt van an toàn máy nén khí
Lắp đặt và cài đặt van an toàn máy nén khí là một quy trình kỹ thuật quan trọng, đòi hỏi sự chính xác để đảm bảo van hoạt động hiệu quả, an toàn.

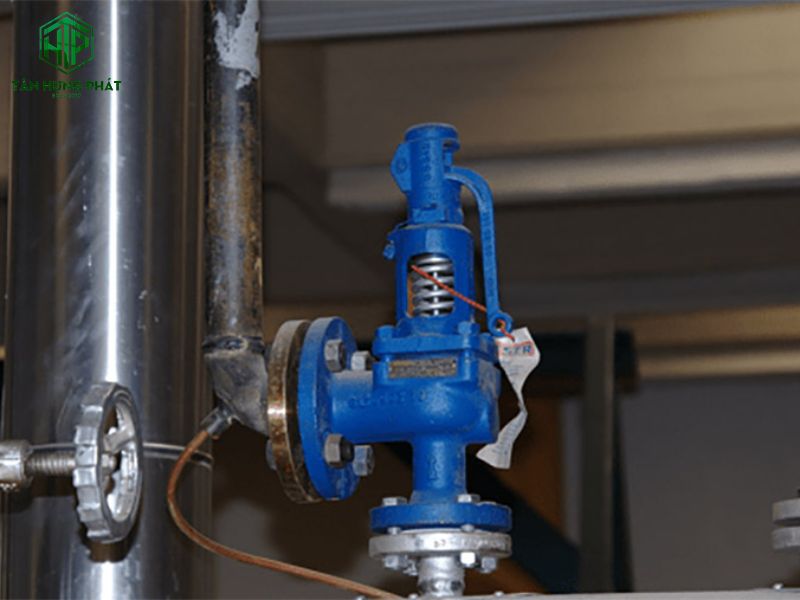

Hướng dẫn lắp đặt
Quá trình lắp đặt van an toàn cần được thực hiện cẩn thận theo các bước sau:
- Chuẩn bị: Trước khi lắp đặt, bạn cần chuẩn bị đầy đủ dụng cụ như cờ lê, mỏ lết và các vật liệu phụ trợ như băng tan hoặc keo dán ren. Điều quan trọng nhất là phải lựa chọn loại van an toàn phù hợp với áp suất làm việc và kích thước đường ống của hệ thống máy nén khí. Đồng thời, trang bị đầy đủ kính bảo hộ và găng tay để đảm bảo an toàn cá nhân.
- Xác định vị trí: Van an toàn thường được lắp đặt ở những vị trí quan trọng như trên bình chứa khí hoặc trên đường ống xả của máy nén khí. Hãy chọn vị trí dễ dàng tiếp cận để thuận tiện cho việc kiểm tra và bảo trì sau này.
- Thực hiện lắp đặt: Vệ sinh sạch bề mặt tiếp xúc của van và đường ống. Sử dụng cờ lê hoặc mỏ lết để vặn chặt van vào vị trí lắp đặt. Đối với kết nối ren, hãy quấn băng tan hoặc sử dụng keo dán ren để đảm bảo mối nối kín khít, không bị rò rỉ khí.
- Kiểm tra kết nối: Sau khi lắp xong, cần kiểm tra kỹ các kết nối để đảm bảo van đã được cố định chắc chắn và không có rò rỉ khí.
Cài đặt áp suất
Sau khi lắp đặt, việc cài đặt áp suất cho van an toàn là bước quan trọng nhất:
- Xác định áp suất cài đặt: Áp suất cài đặt của van an toàn phải được thiết lập thấp hơn áp suất làm việc tối đa của hệ thống máy nén khí. Bạn cần tham khảo hướng dẫn của nhà sản xuất máy để biết áp suất cài đặt chính xác.
- Điều chỉnh áp suất: Sử dụng cờ lê để điều chỉnh vít trên van an toàn. Vặn theo chiều kim đồng hồ để tăng áp suất cài đặt và vặn theo ngược chiều kim đồng hồ để giảm áp suất
- Kiểm tra hoạt động: Sau khi cài đặt, khởi động máy nén khí và kiểm tra xem van an toàn có hoạt động chính xác hay không. Van phải tự động mở ra để xả khí khi áp suất vượt quá giới hạn đã cài đặt và tự động đóng lại khi áp suất trở về mức an toàn. Điều này xác nhận van đang hoạt động đúng chức năng bảo vệ của nó.
>>> Xem thêm: Lọc tách nước máy nén khí giá tốt và vai trò của lọc tách nước máy nén.

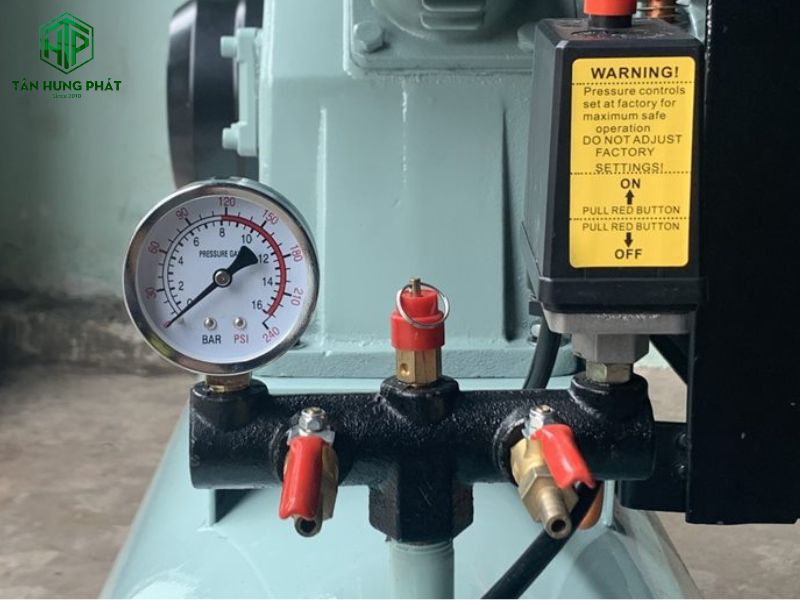

Cách chỉnh van an toàn máy nén khí
Điều chỉnh áp suất van một cách chính xác sẽ giúp bảo vệ máy nén khí và hệ thống khỏi những hư hỏng không mong muốn. Lưu ý quan trọng là trước khi tiến hành bất kỳ thao tác nào, hãy đảm bảo rằng máy nén khí đã được tắt hoàn toàn và toàn bộ khí nén trong hệ thống đã được xả hết.
Dưới đây là các bước chi tiết để chỉnh van an toàn cho máy nén khí:
- Bước 1 – Xác định vị trí van an toàn: Van an toàn thường được lắp đặt trên bình chứa khí nén hoặc trên đường ống dẫn khí nén. Bạn cần xác định đúng vị trí của nó để thực hiện các bước tiếp theo.
- Bước 2 – Tháo nắp bảo vệ. Van an toàn thường có một nắp bảo vệ. Hãy tháo nắp này ra để lộ bộ phận điều chỉnh áp suất, thường là một con vít hoặc bu lông.
- Bước 3 – Chuẩn bị dụng cụ. Tùy thuộc vào thiết kế của van, bạn sẽ cần một chiếc cờ lê hoặc tuốc nơ vít phù hợp để thực hiện việc điều chỉnh.
- Bước 4 – Tiến hành điều chỉnh áp suất: Để tăng áp suất làm việc của van, bạn hãy vặn bộ phận điều chỉnh theo chiều kim đồng hồ. Để giảm áp suất, bạn hãy vặn ngược chiều kim đồng hồ.
Sau khi điều chỉnh, hãy tham khảo tài liệu hướng dẫn của nhà sản xuất để biết chính xác giá trị áp suất cài đặt phù hợp với từng loại van và kiểm tra lại áp suất hoạt động của máy để đảm bảo van đã được chỉnh đúng.
>>> Có thể bạn quan tâm: Công dụng của lọc gió máy nén khí giá rẻ và tiêu chí khi lựa chọn.
Vấn đề thường gặp phải và cách khắc phục khi sử dụng van an toàn
Dưới đây là bảng tổng hợp một số sự cố thường gặp khi sử dụng van an toàn máy nén khí và cách khắc phục chi tiết, giúp bạn xử lý tình huống một cách an toàn.
| Sự cố | Nguyên nhân | Cách khắc phục |
| Van không mở khi áp suất vượt quá giới hạn |
|
|
| Van mở liên tục hoặc không đóng kín |
|
|
| Van bị rò rỉ khí |
|
|
| Van bị kẹt |
|
|
Van an toàn máy nén khí là thiết bị an toàn không thể thiếu, đóng vai trò bảo vệ hệ thống khỏi những rủi ro nghiêm trọng do quá áp. Việc hiểu rõ về cấu tạo, nguyên lý hoạt động, các loại van phổ biến và vị trí lắp đặt sẽ giúp bạn lựa chọn, sử dụng van an toàn một cách hiệu quả. Bên cạnh đó, tuân thủ đúng quy trình lắp đặt, cài đặt và kiểm tra định kỳ không chỉ đảm bảo an toàn tuyệt đối cho người vận hành và thiết bị mà còn góp phần vào sự vận hành ổn định của toàn bộ hệ thống khí nén.
