Van 1 chiều máy nén khí hoạt động dựa trên nguyên lý tự động, có nhiệm vụ ngăn không cho khí nén hồi ngược trở lại, bảo vệ các bộ phận nhạy cảm của máy và giữ cho áp suất trong bình chứa luôn ổn định. Thiếu đi van 1 chiều, cả hệ thống máy nén khí có thể gặp phải những rủi ro nghiêm trọng, gây hư hỏng thiết bị và gián đoạn sản xuất. Trong bài viết sau đây, Tân Hưng Phát sẽ chia sẻ đến bạn đọc toàn bộ thông tin về van 1 chiều.

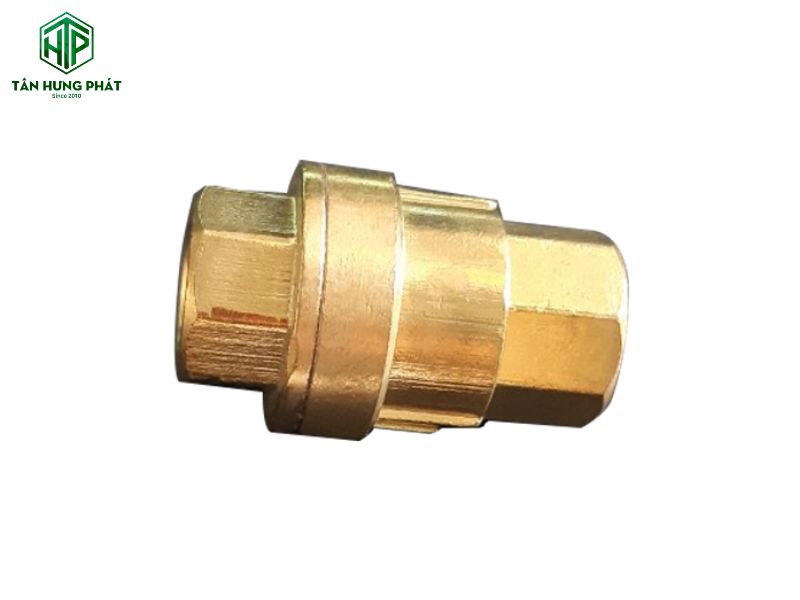

Van 1 chiều máy nén khí là gì?
Van 1 chiều máy nén khí (tiếng Anh Check Valve) là một thiết bị quan trọng trong hệ thống khí nén. Chức năng chính của loại van này là chỉ cho phép khí nén lưu thông theo một hướng cố định, đồng thời ngăn chặn dòng khí quay ngược lại. Nhờ đó, van 1 chiều giúp duy trì áp suất ổn định trong toàn bộ hệ thống.
Van 1 chiều có thể được lắp đặt tại nhiều vị trí khác nhau để thực hiện chức năng bảo vệ:
- Trên máy nén piston: Được lắp cả ở đầu vào và đầu ra để kiểm soát dòng khí.
- Bộ thu khí (bình chứa): Ngăn không cho khí nén đã được nạp vào bình quay ngược trở lại đầu nén máy nén khí.
- Ống xả: Bảo vệ đường ống khỏi áp suất ngược.
Việc sử dụng van 1 chiều giúp giảm thiểu tình trạng rò rỉ hoặc thất thoát khí nén, bảo vệ đường ống không bị hư hỏng và đảm bảo lượng khí cấp đến các thiết bị sử dụng luôn ổn định. Chính vì vậy, van 1 chiều khí nén là phụ tùng cho máy nén khí giá rẻ được nhiều người tin dùng để đảm bảo hệ thống vận hành an toàn và hiệu quả.
>>> Có thể bạn quan tâm: Van an toàn cho máy nén khí là gì? Cấu tạo & nguyên lý và lưu ý.
Cấu tạo & nguyên lý hoạt động van khí một chiều
Để hiểu rõ cách van 1 chiều máy nén khí bảo vệ hệ thống máy nén khí công nghiệp, chúng ta cần tìm hiểu về cấu tạo và nguyên lý hoạt động của nó. Sự kết hợp giữa các bộ phận cơ học và áp suất của dòng khí giúp van thực hiện đúng chức năng của mình.
Cấu tạo
Một van 1 chiều khí nén hoàn chỉnh có cấu tạo gồm các chi tiết chính sau:
- Thân van: Bộ phận bên ngoài, được chế tạo từ các vật liệu bền bỉ như inox, gang, đồng, hoặc thép, có khả năng chống ăn mòn và chịu được áp lực cao. Thân van có nhiệm vụ bảo vệ các bộ phận bên trong.
- Đĩa van (hoặc lá van): Là chi tiết trực tiếp điều tiết luồng khí. Đĩa van thường có thiết kế hình parabol và được làm từ inox không gỉ, đảm bảo chắc chắn và không bị mài mòn khi tiếp xúc với dòng khí nén.
- Chốt: Chi tiết này được làm từ thép bulong chống gỉ, có chức năng giữ và điều khiển chuyển động đóng mở của van một cách trơn tru.
- Chốt bản lề xoay: Bộ phận này được chế tạo từ thép không gỉ, đảm bảo thao tác vận hành mượt mà, giúp đĩa van mở và đóng một cách hiệu quả mà không bị kẹt.
- Phớt: Có nhiệm vụ đảm bảo độ kín khít cho van, giúp giảm thiểu rò rỉ khí nén và giảm tiếng ồn khi vận hành.
- Lò xo (tùy loại): Lò xo có vai trò giữ đĩa van ở vị trí đóng khi không có áp suất đủ mạnh tác động. Khi áp suất từ phía cửa vào đủ lớn, lò xo sẽ bị nén lại, cho phép đĩa van mở ra. Đối với một số loại van, trọng lực của đĩa van thay thế cho lò xo để đóng van.

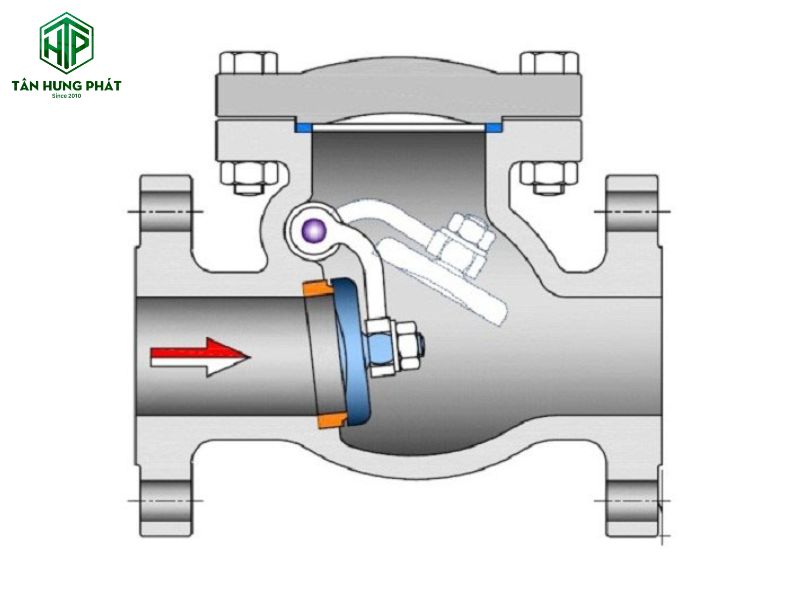

Nguyên lý hoạt động
Nguyên lý hoạt động của van 1 chiều khí nén rất đơn giản và diễn ra hoàn toàn tự động dựa trên áp lực của dòng khí nén.
- Khi không có dòng khí đi qua: Dưới tác động của lò xo hoặc trọng lực, cửa van sẽ đóng kín hoàn toàn, ngăn chặn bất kỳ luồng khí nào đi qua.
- Khi có dòng khí nén: Áp lực của dòng khí nén sẽ tác động lên đĩa van, đẩy đĩa van ra khỏi vị trí đóng. Khi van mở, luồng khí dễ dàng đi qua.
Van sẽ tự động đóng lại ngay lập tức khi dòng khí nén ngừng hoặc có xu hướng chảy ngược lại. Nhờ nguyên lý hoạt động tự động này, van 1 chiều giúp bảo vệ hiệu quả các bộ phận của máy nén khí trục vít khỏi áp suất ngược và duy trì sự ổn định cho toàn bộ hệ thống.
>>> Xem thêm: Bộ lọc tách dầu máy nén khí là gì? Mọi điều mà bạn cần biết.
Vai trò của van 1 chiều trong hệ thống khí nén
Van 1 chiều trong hệ thống khí nén có vai trò cực kỳ quan trọng, đóng góp vào sự an toàn, ổn định và hiệu quả của toàn bộ hệ thống. Thiếu van này hoặc van bị hỏng có thể dẫn đến những sự cố nghiêm trọng, gây thiệt hại về tài sản và ảnh hưởng đến hoạt động sản xuất.
Những vai trò chính của van 1 chiều bao gồm:
- Ngăn chặn rò rỉ và thất thoát khí nén: Van 1 chiều được lắp đặt ở nhiều vị trí, đặc biệt là trên đường ống dẫn khí, giúp ngăn khí đã nén không bị hồi ngược trở lại. Điều này bảo toàn lượng khí nén trong hệ thống, tránh lãng phí và đảm bảo áp suất luôn ổn định.
- Bảo vệ đường ống và các thiết bị: Bằng cách ngăn áp suất ngược, van 1 chiều giúp bảo vệ đường ống dẫn khí khỏi những hư hỏng do áp lực bất ngờ. Đồng thời, nó còn bảo vệ các bộ phận quan trọng khác của máy nén khí (như đầu nén) khỏi áp lực phản hồi từ bình chứa.
- Đảm bảo sự ổn định của hệ thống: Nhờ việc kiểm soát dòng chảy của khí nén, van 1 chiều giúp duy trì một lượng khí cung cấp ổn định cho các thiết bị sử dụng, đảm bảo chúng vận hành một cách tốt nhất và không bị gián đoạn.

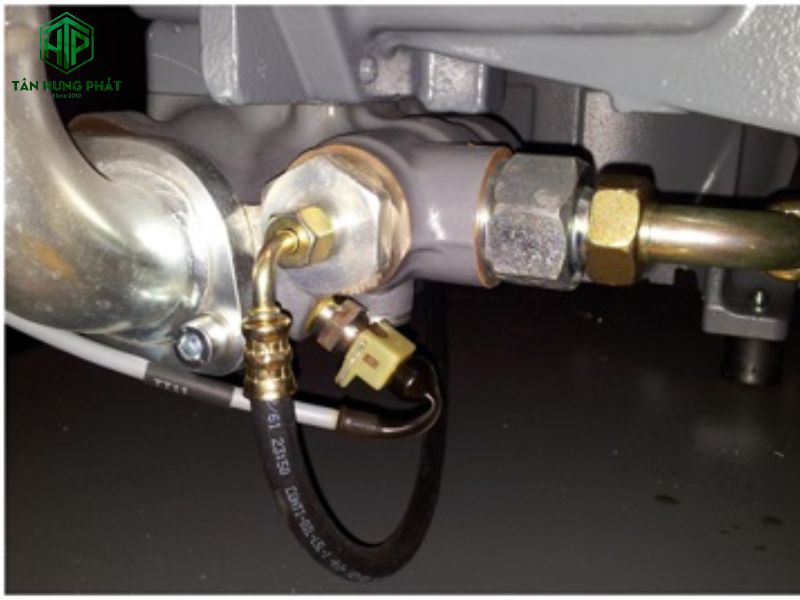

Van một chiều máy nén khí có ưu điểm gì nổi bật?
Van một chiều máy nén khí mang lại nhiều ưu điểm nổi bật, góp phần quan trọng vào sự an toàn và hiệu quả của toàn bộ hệ thống khí nén.
- Cấu tạo đơn giản và nhỏ gọn: Với thiết kế đơn giản, van 1 chiều rất dễ dàng vận chuyển, lắp đặt và bảo trì. Kích thước đa dạng cũng giúp van phù hợp để lắp đặt cho nhiều hệ thống máy nén khí công nghiệp lớn nhỏ khác nhau.
- Độ bền cao: Van được chế tạo từ các vật liệu chắc chắn và có độ bền cao như inox, gang, thép, đồng. Nhờ đó, van có khả năng chịu được va đập, áp lực và nhiệt độ cao trong môi trường làm việc khắc nghiệt.
- Kiểm soát dòng khí hiệu quả: Van giúp giảm áp suất xuống mức thấp nhất khi cần, điều tiết dòng khí theo một chiều duy nhất và ngăn chặn dòng chảy ngược. Điều này không chỉ bảo vệ đường ống không bị hư hỏng mà còn giảm thiểu tình trạng thất thoát và rò rỉ khí nén.
- Đảm bảo sự ổn định của hệ thống: Bằng cách duy trì áp suất ổn định, van 1 chiều đảm bảo cung cấp đủ khí nén cho các thiết bị hoạt động liên tục. Đặc biệt, trong trường hợp nhiều máy nén khí được kết nối song song, van 1 chiều còn giúp ngăn chặn tình trạng tụt áp và khí nén từ máy này tràn ngược vào máy khác, bảo vệ thiết bị và tăng tuổi thọ sử dụng.
- Giá thành hợp lý: So với các loại van điều khiển khác, van 1 chiều máy nén khí có giá thành phải chăng, phù hợp với mọi quy mô đầu tư từ nhỏ đến lớn. Đây là một khoản đầu tư nhỏ nhưng mang lại hiệu quả bảo vệ và an toàn lớn cho toàn bộ hệ thống khí nén.
>>> Xem thêm: Ống hơi máy nén khí chất lượng là gì? Phân loại và ứng dụng thực tế.
4 Loại van 1 chiều khí nén phổ biến hiện nay
Trên thị trường hiện nay có nhiều loại van 1 chiều khí nén, được phân loại dựa trên cơ chế đóng mở và kiểu kết nối. Mỗi loại có những đặc điểm riêng, phù hợp với các ứng dụng khác nhau.

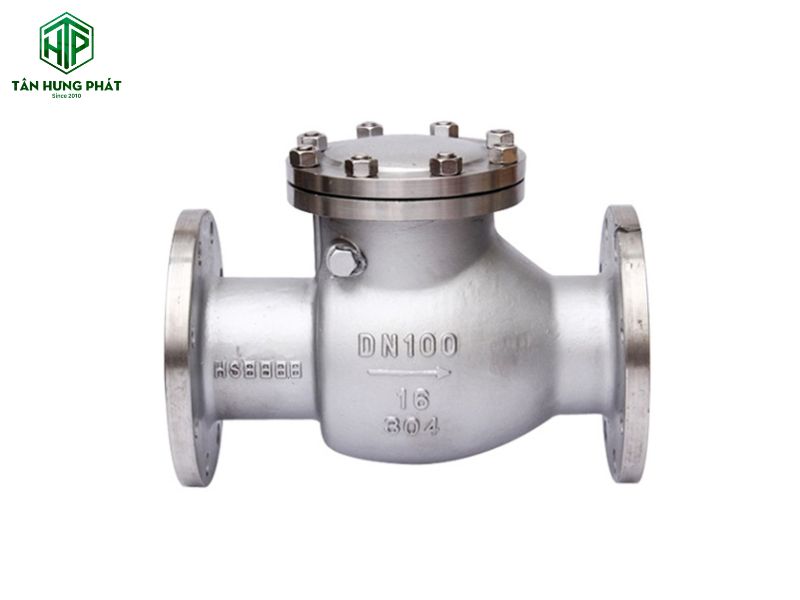

1. Van một chiều khí nén dạng bích
Van một chiều dạng bích có hai loại phổ biến là đĩa bích lò xo và cửa đôi. Nguyên lý hoạt động của van là khi có dòng khí, đĩa van sẽ di chuyển dọc theo hướng chảy, tạo ra khe hở cho phép khí nén đi qua. Ưu điểm nổi bật của loại van này là có thể lắp đặt theo cả chiều thẳng đứng và chiều ngang. Van dạng bích giúp giảm đáng kể chiều dài và chi phí lắp ráp so với các loại van khác.

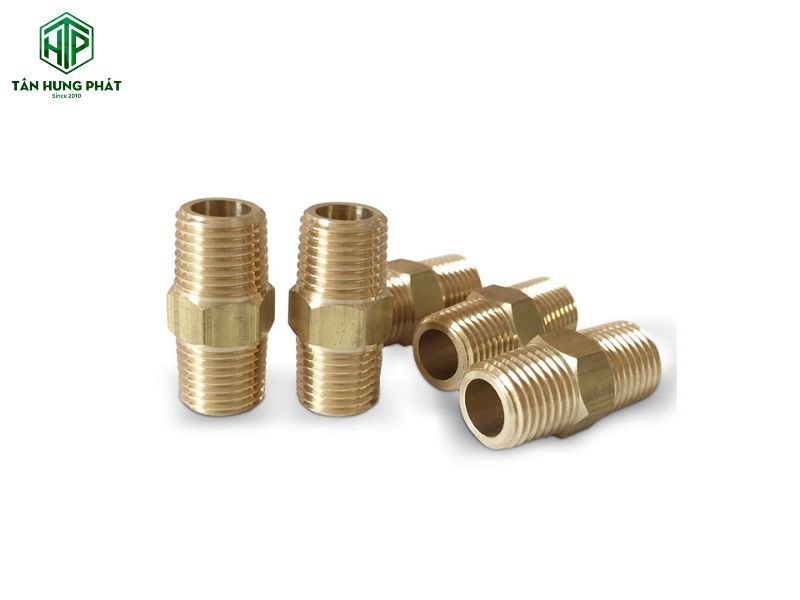

2. Van một chiều khí nén kết nối đuôi chuột
Van một chiều khí nén kết nối đuôi chuột, hay còn gọi là van đuôi chuột, là loại van được thiết kế với đầu nối dạng ren. Đây là một dạng khớp nối giúp việc lắp đặt và tháo ra trở nên nhanh chóng và dễ dàng. Chất liệu chế tạo chủ yếu là đồng, inox, gang, thép, mang lại độ bền cao và khả năng chống chịu tốt trong các môi trường khác nhau. Kiểu kết nối này đặc biệt hữu ích khi cần chuyển đổi nhanh từ ống có đường kính lớn sang ống có đường kính nhỏ hơn.

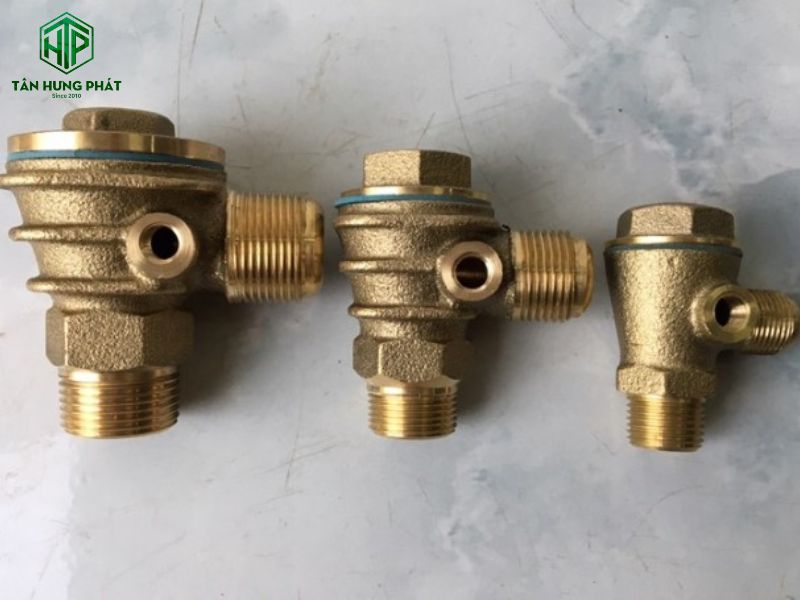

3. Van một chiều khí nén dạng xoay
Van một chiều dạng xoay có thiết kế đơn giản với một cửa xoay (đĩa van) hoạt động trên một trục bản lề. Khi có dòng khí đi qua, cửa xoay sẽ mở ra. Ngược lại, khi dòng khí ngừng, cửa van sẽ tự động đóng lại nhờ trọng lượng của nó. Loại van này có thể vận hành ổn định ngay cả khi sử dụng với đường ống lớn hoặc khí nén có chứa một số tạp chất.

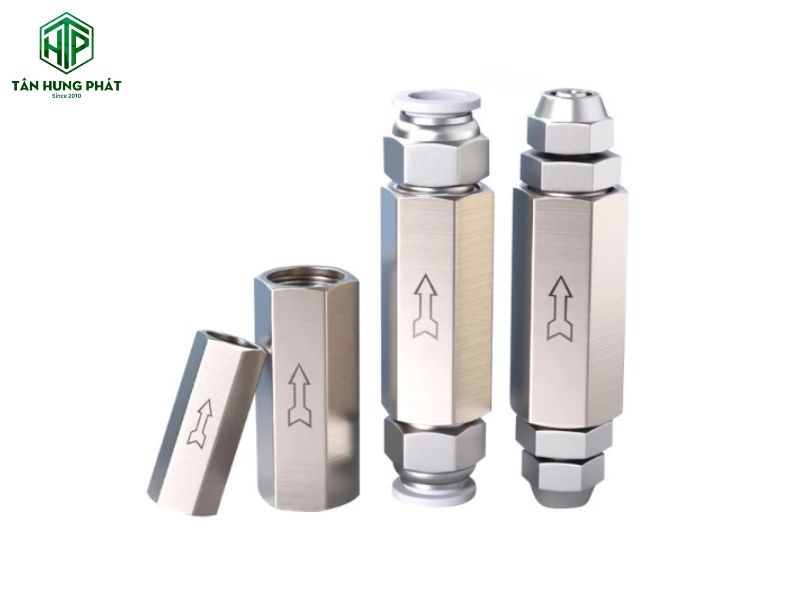

4. Van một chiều khí nén dạng trượt
Van một chiều khí nén dạng trượt, hay còn gọi là van đĩa, có cơ chế đóng mở dựa trên một đĩa van hình tròn hoặc hình vuông trượt lên xuống để đóng/mở cửa van. Khi có áp suất đủ mạnh từ một phía, đĩa van sẽ trượt lên để khí đi qua. Khi áp suất giảm, lò xo sẽ đẩy đĩa van trở lại vị trí đóng. Loại van này đảm bảo an toàn khi sử dụng, tuy nhiên, nó có thể dễ bị tắc nghẽn đường ống nếu khí nén chứa nhiều tạp chất hoặc cặn bẩn.
>>> Có thể bạn quan tâm: Rơ le máy nén khí giá rẻ là gì? Cách chỉnh rơ le và những lưu ý.
Cách lắp đặt đúng kỹ thuật & lưu ý khi sử dụng van 1 chiều máy nén khí
Lắp đặt và sử dụng van 1 chiều máy nén khí đúng cách là yếu tố then chốt để đảm bảo van hoạt động hiệu quả, bảo vệ hệ thống và kéo dài tuổi thọ của thiết bị.
Hướng dẫn lắp đặt
Việc lắp đặt van 1 chiều cần tuân thủ các bước sau để đạt hiệu quả cao nhất:
- Bước 1 – Xác định vị trí: Vị trí lắp đặt phổ biến nhất của van 1 chiều máy nén khí là giữa đầu nén và bình chứa khí, hoặc sau các bộ lọc, bộ sấy khí.
- Bước 2 – Lựa chọn van phù hợp: Chọn loại van có kích thước, kiểu kết nối và vật liệu phù hợp với đường ống và môi trường làm việc.
- Bước 3 – Lắp đặt đúng hướng: Van 1 chiều máy nén khí chỉ cho phép khí nén đi qua theo một hướng duy nhất. Vì vậy, trên thân van luôn có một mũi tên chỉ hướng dòng chảy. Hãy đảm bảo lắp van đúng chiều mũi tên, với mũi tên chỉ về phía bình chứa khí hoặc hướng dòng chảy mong muốn. Lắp sai chiều sẽ khiến hệ thống không hoạt động hoặc gây hỏng hóc.
- Bước 4 – Làm sạch bề mặt: Trước khi lắp, cần làm sạch bề mặt đầu nối của van và đường ống, loại bỏ bụi bẩn, cặn bám để đảm bảo độ kín khít.
- Bước 5 – Siết chặt các mối nối: Siết chặt các mối nối bằng cờ lê hoặc dụng cụ chuyên dụng, nhưng không quá chặt để tránh làm hỏng ren hoặc biến dạng van.
Lưu ý khi sử dụng
Khi sử dụng bạn cần chú ý các điều sau:
- Kiểm tra van trước khi lắp: Trước khi gắn van, bạn nên kiểm tra bằng cách thổi khí vào một đầu van. Nếu cảm nhận được có hơi thoát ra đầu bên kia thì van hoạt động ổn định. Nếu không có hơi ra, van có thể bị kẹt và cần thay thế.
- Lựa chọn van phù hợp: Cần xem xét kỹ lưỡng các thông số và kích cỡ của van để đảm bảo tương thích với thiết bị và đường ống của bạn. Việc lắp đặt van không đúng kích cỡ có thể gây rò rỉ khí.
- Xác định đúng chiều lắp đặt: Van có thể lắp đứng hoặc nằm tùy theo hướng dòng chảy khí mong muốn. Cần xác định đúng chiều ngay từ đầu để tránh việc tháo ra lắp vào nhiều lần, gây hao mòn linh kiện.
- Không lắp van ở khu vực nhạy cảm: Tuyệt đối tránh bố trí van tại các khu vực như bộ tách ẩm hoặc cụm lọc thô, vì điều này có thể khiến hơi bị tắc nghẽn, không luân chuyển được, ảnh hưởng đến hiệu suất của toàn hệ thống.
- Lắp đặt số lượng van phù hợp: Một máy nén khí có thể lắp một, hai, hoặc nhiều van hơn tùy theo kết cấu của máy và nhu cầu vận hành, nhằm tăng cường khả năng kiểm soát và an toàn.
Van 1 chiều máy nén khí là một phụ kiện nhỏ nhưng có vai trò vô cùng quan trọng trong việc đảm bảo an toàn và hiệu suất của toàn bộ hệ thống khí nén. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và tuân thủ các quy tắc lắp đặt, sử dụng sẽ giúp bảo vệ đầu nén và các đường ống dẫn khí khỏi những hư hỏng do áp suất ngược. Nhờ đó, duy trì sự ổn định, giảm thiểu rủi ro và kéo dài tuổi thọ cho hệ thống máy nén khí.
