Để vận hành và bảo trì máy nén khí trục vít một cách tối ưu, việc hiểu rõ sơ đồ nguyên lý máy nén khí trục vít là vô cùng cần thiết. Kiến thức này không chỉ giúp chúng ta nắm bắt được cách máy tạo ra khí nén mà còn hỗ trợ phát hiện sự cố, tối ưu hóa hiệu suất và kéo dài tuổi thọ cho toàn bộ hệ thống. Cùng Tân Hưng Phát tìm hiểu sơ đồ nguyên lý máy nén khí trục vít, nguyên lý hoạt động và quy trình vận hành chi tiết ngay sau đây.
Sơ đồ nguyên lý máy nén khí trục vít cơ bản

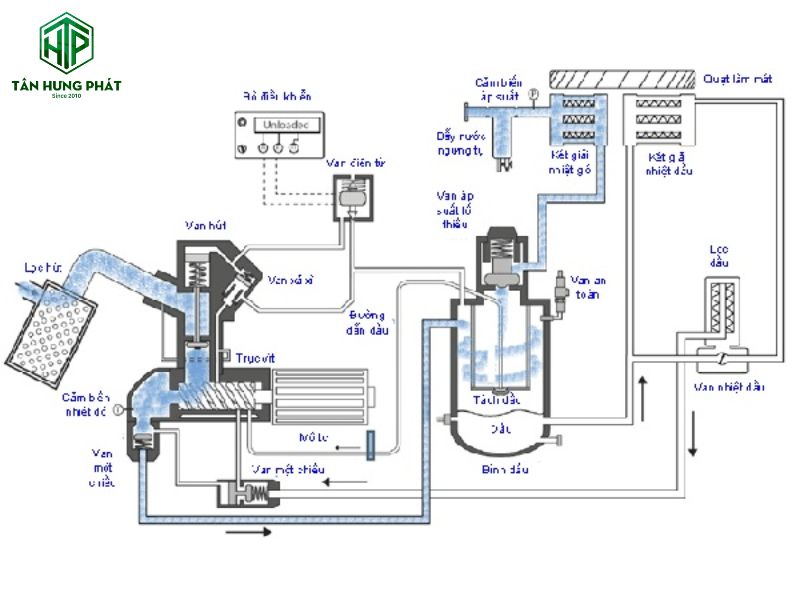

Máy nén khí trục vít được thiết kế dựa trên nguyên lý hoạt động của hai trục vít xoắn ốc đặt song song, cùng với một loạt các bộ phận hỗ trợ khác, tạo nên một hệ thống hoạt động đồng bộ và hiệu quả. Các thành phần chính bao gồm:
- Bộ phận nén: Đây là trái tim của máy nén khí, bao gồm hai trục vít xoắn ốc ăn khớp và chạy song song. Khi các trục vít quay ngược chiều, không khí sẽ được hút vào các khoang này, sau đó bị nén lại khi thể tích khoang giảm dần, tạo ra khí nén áp suất cao.
- Hệ thống cung cấp dầu bôi trơn: Dầu bôi trơn đóng vai trò quan trọng trong việc đảm bảo hoạt động trơn tru và kéo dài tuổi thọ cho máy nén. Hệ thống này có nhiệm vụ cung cấp dầu đến các bộ phận chuyển động như trục vít và bạc đạn, giúp giảm ma sát, làm kín khe hở giữa các trục vít và tản nhiệt sinh ra trong quá trình nén khí.
- Hệ thống làm mát: Quá trình nén khí sẽ sinh ra một lượng nhiệt đáng kể, nếu không được kiểm soát sẽ ảnh hưởng đến hiệu suất và độ bền của máy. Hệ thống làm mát bao gồm bộ tản nhiệt và quạt, có chức năng giải nhiệt cho dầu bôi trơn và không khí nén, giúp duy trì nhiệt độ hoạt động ổn định và tối ưu cho máy nén khí.
- Hệ thống đường dẫn khí: Sau khi được nén, khí nén sẽ di chuyển qua hệ thống đường dẫn khí. Hệ thống này bao gồm các ống dẫn và van, giúp dẫn khí nén từ bộ phận nén đến các thiết bị sử dụng khí như máy sấy khí, bình chứa khí hoặc trực tiếp đến các dụng cụ và dây chuyền sản xuất.
- Hệ thống điều khiển: Đây là bộ não của máy nén khí trục vít. Hệ thống này bao gồm các cảm biến, bộ vi xử lý và màn hình hiển thị, cho phép người vận hành điều chỉnh áp suất khí nén, theo dõi các thông số hoạt động quan trọng (nhiệt độ, áp suất, thời gian chạy) và cảnh báo lỗi khi có sự cố, đảm bảo máy nén hoạt động an toàn và hiệu quả.
>>> Xem thêm: 4 Máy nén khí trục vít không dầu uy tín, siêu êm và giá tốt.
Nguyên lý hoạt động máy nén khí trục vít

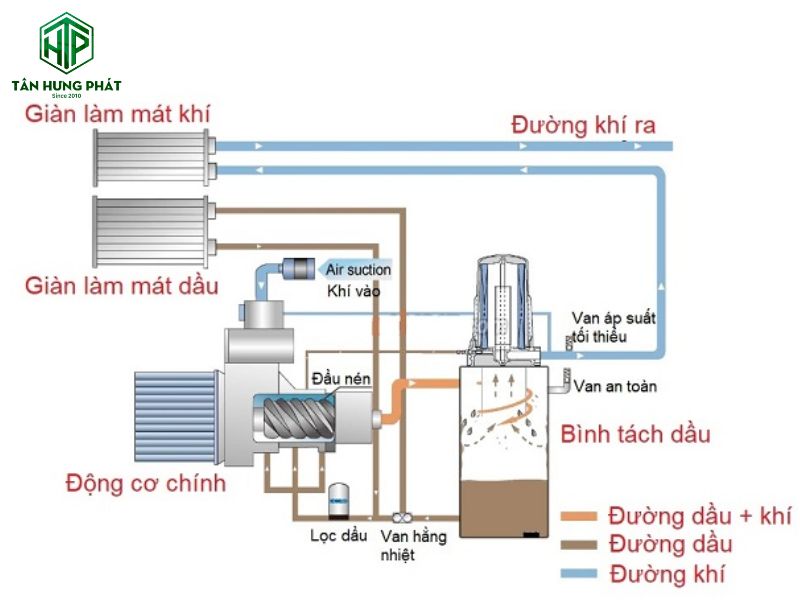

Máy nén khí trục vít hoạt động dựa trên nguyên tắc nén khí thể tích, sử dụng sự chuyển động quay của hai trục vít ăn khớp để giảm thể tích không khí, từ đó tăng áp suất. Quá trình này diễn ra liên tục và theo một chu trình khép kín, đảm bảo cung cấp khí nén ổn định. Dưới đây là các bước chi tiết trong nguyên lý hoạt động của máy nén khí trục vít:
1. Khí vào
Ban đầu, không khí từ môi trường bên ngoài sẽ được hút vào máy nén khí thông qua một cửa hút khí. Trước khi đi vào buồng nén, không khí phải đi qua bộ lọc khí để loại bỏ bụi bẩn, hơi ẩm và các tạp chất khác. Điều này không chỉ bảo vệ các bộ phận bên trong máy khỏi bị ăn mòn hay hư hại mà còn đảm bảo chất lượng khí nén đầu ra.
2. Bộ phận nén
Sau khi được lọc sạch, không khí sẽ đi vào bộ phận nén chính, nơi có hai trục vít xoắn ốc (một trục cái và một trục đực) chạy song song và ăn khớp với nhau. Các rãnh xoắn trên mỗi trục vít liên kết chặt chẽ, tạo ra các khoang trống. Khi hai trục vít này quay ngược chiều nhau, không khí sẽ bị giữ lại trong các khoang này.
3. Nén khí
Khi các trục vít tiếp tục quay, thể tích của các khoang chứa khí sẽ dần nhỏ lại. Sự giảm thể tích này sẽ làm cho áp suất của không khí tăng lên đáng kể. Quá trình nén khí diễn ra liên tục và êm ái, tạo ra luồng khí nén với áp suất cao hiệu quả. Trong quá trình nén, một lượng dầu bôi trơn nhất định cũng được phun vào buồng nén để làm kín khe hở, bôi trơn và làm mát.
4. Đường dẫn khí
Sau khi đạt được áp suất mong muốn, khí nén sẽ được đẩy ra khỏi bộ phận nén thông qua các đường dẫn khí. Khí nén lúc này thường nóng và có thể lẫn hơi dầu. Nó sẽ được dẫn đến các bộ phận xử lý khí tiếp theo như bình tách dầu (để tách dầu ra khỏi khí nén), giàn làm mát khí (để giảm nhiệt độ khí nén) và máy sấy khí (để loại bỏ hơi nước) trước khi được đưa vào bình chứa khí hoặc trực tiếp đến các thiết bị sử dụng khí nén.
5. Hệ thống điều khiển
Toàn bộ quá trình hoạt động của máy nén khí trục vít được giám sát và điều chỉnh bởi hệ thống điều khiển. Hệ thống này có nhiệm vụ điều chỉnh áp suất khí nén đầu ra, kiểm soát các tham số hoạt động khác như nhiệt độ, lưu lượng, và bảo vệ máy khỏi các sự cố quá tải hay quá nhiệt. Nhờ có hệ thống điều khiển thông minh, máy nén khí trục vít có thể hoạt động ổn định, hiệu quả và an toàn.
>>> Có thể bạn quan tâm: Máy nén khí trục vít 2 cấp chất lượng, hiệu suất vượt trội.
Quy trình vận hành của máy nén khí trục vít

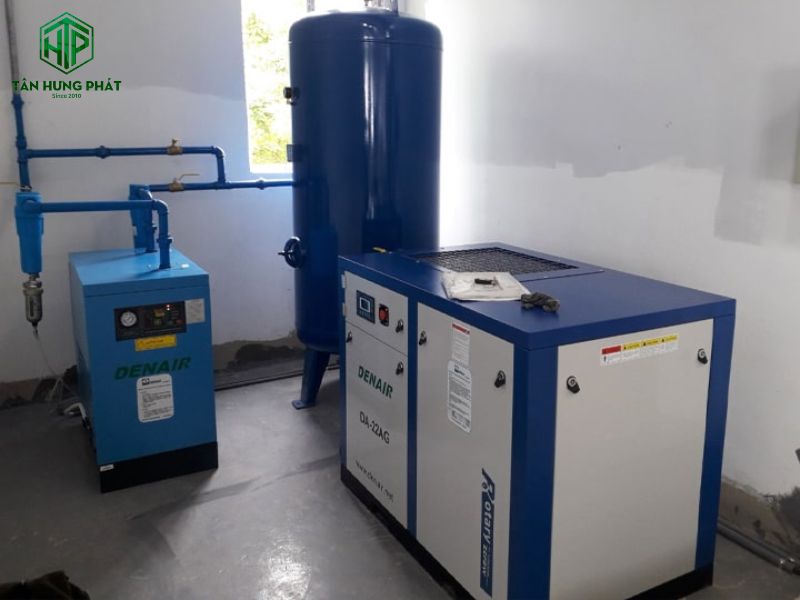

Quy trình vận hành của máy nén khí trục vít diễn ra liên tục qua ba giai đoạn chính: hút khí, nén khí và xả khí. Cụ thể:
1. Giai đoạn hút
Khi máy nén khí trục vít được khởi động, các bánh răng trục vít (roto) bắt đầu quay. Chuyển động quay này tạo ra một lực hút mạnh mẽ, kéo không khí từ môi trường bên ngoài vào máy thông qua đường van hút. Không khí sau đó được dẫn vào khoang giữa hai bánh răng của trục vít. Ở giai đoạn này, không khí có áp suất và thể tích tương đương với không khí môi trường.
2. Giai đoạn nén
Sau giai đoạn hút, không khí đã được lấp đầy vào các khoang giữa các rãnh xoắn của trục vít sẽ chuyển sang giai đoạn nén. Trong giai đoạn này, ro-to tiếp tục quay và các rãnh xoắn của hai trục vít ăn khớp với nhau, làm cho thể tích của các khoang chứa khí sẽ dần dần bị thu hẹp lại. Sự giảm thể tích này dẫn đến việc không khí bị ép chặt, làm tăng áp suất của nó một cách đáng kể. Đồng thời, quá trình nén cũng sinh ra một lượng nhiệt lớn.
Đối với máy nén khí trục vít có dầu, dầu bôi trơn được phun vào trong buồng nén để làm mát, bôi trơn và làm kín, giúp tối ưu hóa quá trình nén và kiểm soát nhiệt độ. Quá trình nén diễn ra liên tục và êm ái, khác biệt với sự nén từng chu kỳ của máy nén piston, tạo ra dòng khí nén ổn định và mạnh mẽ.
3. Giai đoạn xả
Giai đoạn xả là bước cuối cùng trong quy trình vận hành của máy nén khí trục vít, nơi khí nén đã đạt áp suất mong muốn được đẩy ra khỏi đầu nén. Khi các trục vít tiếp tục quay, khoang khí đã nén đạt đến điểm xả, nơi có lỗ thoát khí. Khí nén cùng với dầu (đối với máy có dầu) sẽ được đẩy ra ngoài qua lỗ xả này. Sau đó, hỗn hợp khí và dầu sẽ đi qua bình tách dầu để loại bỏ phần lớn dầu.
Dầu máy nén khí được tách ra sẽ được làm mát và tái tuần hoàn, trong khi khí nén sẽ tiếp tục đi qua lọc tách dầu tinh và các bộ lọc khác (như bộ sấy khí) để đảm bảo khí đầu ra sạch và khô tuyệt đối. Khí nén sạch sau cùng sẽ được dẫn vào bình chứa khí để sẵn sàng cung cấp cho các thiết bị và quy trình sử dụng. Giai đoạn xả diễn ra liên tục, đảm bảo cung cấp nguồn khí nén ổn định theo nhu cầu.
>>> Có thể bạn quan tâm: Top 4 máy nén khí trục vít 25HP (18.5KW) bán chạy nhất.

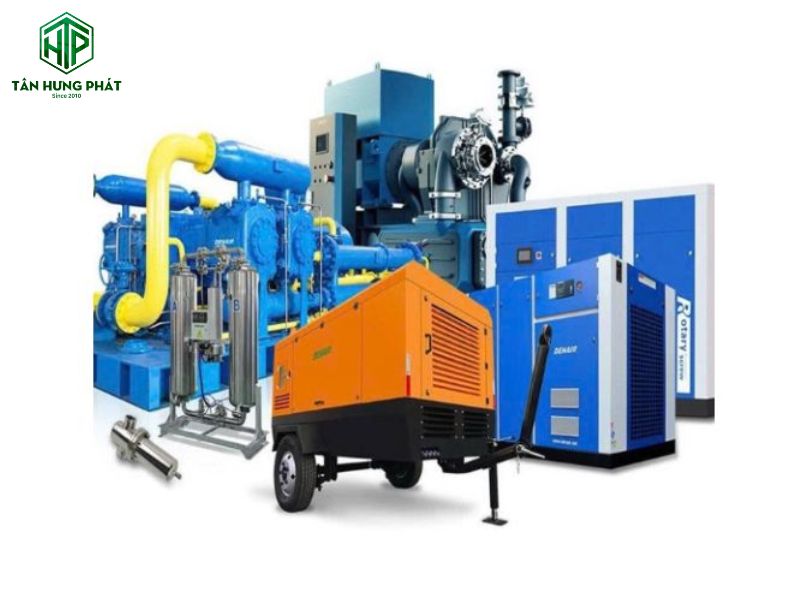

Ưu nhược điểm của máy nén khí trục vít
Máy nén khí trục vít là lựa chọn phổ biến trong nhiều ngành công nghiệp, nhưng cũng như mọi thiết bị khác, chúng có những ưu và nhược điểm riêng.
Ưu điểm máy nén khí trục vít
Máy nén khí trục vít được đánh giá cao nhờ vào các đặc tính nổi bật sau:
- Hiệu suất cao: So với các loại máy nén khí công nghiệp khác, đặc biệt là máy nén khí piston, máy nén khí trục vít thường đạt hiệu suất cao hơn đáng kể. Điều này giúp tiết kiệm năng lượng tiêu thụ, từ đó giảm chi phí vận hành cho doanh nghiệp trong dài hạn.
- Ổn định áp suất khí nén: Nguyên lý nén liên tục của trục vít giúp duy trì áp suất khí nén đầu ra ổn định. Đây là yếu tố quan trọng đối với nhiều ứng dụng công nghiệp đòi hỏi độ chính xác và tin cậy cao, đảm bảo các thiết bị hoạt động trơn tru.
- Thời gian hoạt động liên tục dài: Máy nén khí trục vít được thiết kế để vận hành liên tục trong thời gian dài, phù hợp với các nhà máy, xưởng sản xuất cần nguồn khí nén không gián đoạn, góp phần nâng cao hiệu quả và năng suất sản xuất.
- Độ ồn thấp: Máy nén khí trục vít thường có độ ồn thấp hơn đáng kể so với máy nén khí piston. Nhờ đó, giúp giảm thiểu tác động tiêu cực đến môi trường làm việc, tạo không gian thoải mái và an toàn hơn cho người lao động.
- Tuổi thọ cao và bền bỉ: Cấu tạo máy nén khí này ít bộ phận ma sát va đập, kết hợp với hệ thống bôi trơn và làm mát hiệu quả (đối với máy nén khí trục vít có dầu), giúp giảm mài mòn và kéo dài tuổi thọ của các linh kiện máy nén quan trọng, đặc biệt là đầu nén. Điều này giúp giảm tần suất bảo trì và chi phí sửa chữa lớn.
Nhược điểm máy nén khí trục vít
Bên cạnh những ưu điểm, máy nén khí trục vít cũng tồn tại một số hạn chế cần cân nhắc:
- Giá máy nén trục vít khá cao: Một trong những rào cản lớn nhất khi đầu tư vào máy nén khí trục vít là chi phí ban đầu cao hơn so với các loại máy nén khác, gây khó khăn cho các doanh nghiệp có ngân sách hạn chế.
- Cần bảo trì thường xuyên: Để đảm bảo máy hoạt động hiệu quả, ổn định và kéo dài tuổi thọ, máy nén khí trục vít yêu cầu bảo trì định kỳ và thường xuyên. Việc này bao gồm thay dầu, lọc khí, lọc dầu và kiểm tra các bộ phận khác, đòi hỏi chi phí và thời gian.
- Khó thích ứng với nhu cầu sản xuất thay đổi: Máy nén khí trục vít thường được tối ưu hóa để hoạt động ở một dải lưu lượng và áp suất cụ thể. Do đó, khi nhu cầu sản xuất thay đổi đáng kể hoặc có sự biến động lớn, máy có thể khó thích ứng linh hoạt, dẫn đến giảm hiệu quả hoặc lãng phí năng lượng nếu không được điều chỉnh phù hợp.
- Kích thước và trọng lượng: Mặc dù gọn hơn một số loại máy nén khí khác, nhưng máy nén khí trục vít thường vẫn có kích thước và trọng lượng đáng kể, yêu cầu không gian lắp đặt máy nén tương đối và khó di chuyển hơn các dòng máy nhỏ.
Nắm vững sơ đồ nguyên lý máy nén khí trục vít giúp người dùng hiểu cách thiết bị này hoạt động, khai thác tối đa hiệu suất, thực hiện bảo trì định kỳ hiệu quả và kéo dài tuổi thọ máy. Mặc dù có những ưu điểm vượt trội về hiệu suất năng lượng và độ bền, nhưng máy nén khí trục vít cũng có nhược điểm về chi phí ban đầu và yêu cầu kỹ thuật bảo trì. Tuy nhiên, với những lợi ích mà nó mang lại, máy nén khí trục vít vẫn là lựa chọn hàng đầu cho nhiều ngành công nghiệp hiện nay.
