Lắp đặt máy nén khí đúng cách là yếu tố then chốt để đảm bảo hiệu suất, an toàn và nâng cao tuổi thọ của toàn bộ hệ thống khí nén. Quy trình lắp đặt chuẩn kỹ thuật không chỉ giúp máy hoạt động ổn định mà còn giảm thiểu rủi ro sự cố và tối ưu hóa chi phí vận hành. Trong bài viết sau đây, Tân Hưng Phát sẽ chia sẻ đến bạn đọc thông tin về cách lắp đặt máy nén khí cũng như các lưu ý khi lắp đặt chi tiết nhất.

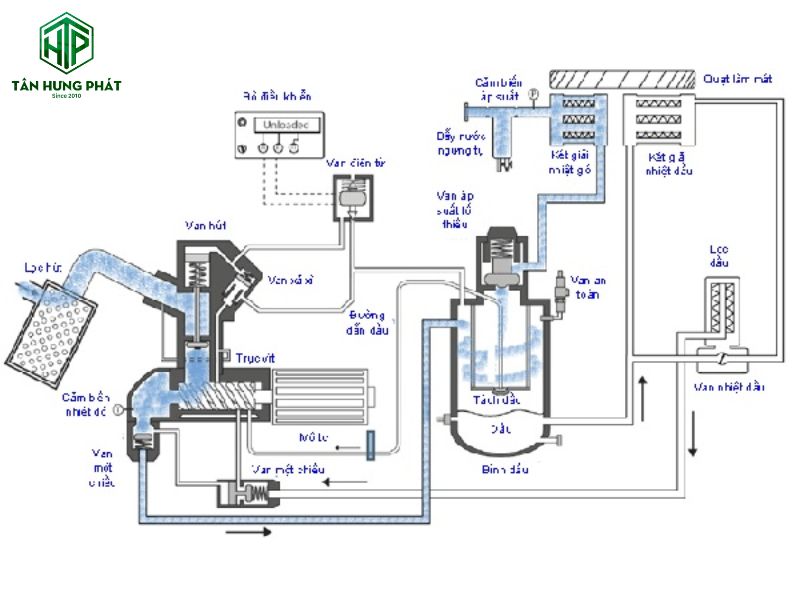

Cấu tạo của máy nén khí
Cấu tạo của máy nén khí có sự khác biệt tùy theo từng loại máy, nhưng nhìn chung, các thiết bị này đều bao gồm các bộ phận chính sau:
Các bộ phận nén khí chính
- Máy nén khí piston: Hoạt động dựa trên nguyên lý di chuyển tịnh tiến của piston trong xi lanh để nén khí. Các thành phần chính bao gồm xi lanh, piston, van nạp, van xả, thanh truyền và tay quay.
- Máy nén khí trục vít: Gồm hai trục vít có dạng xoắn ốc quay ngược chiều nhau, nén khí trong khoang chứa giữa các trục vít và thành buồng nén.
- Máy nén khí ly tâm: Bao gồm cánh quạt (bánh công tác) quay với tốc độ cực cao, tạo lực ly tâm để gia tốc và nén khí.
Các bộ phận phụ trợ và điều khiển
- Động cơ: Cung cấp năng lượng cần thiết cho máy nén khí hoạt động.
- Lọc khí: Bao gồm lọc khí đầu vào (loại bỏ bụi bẩn, tạp chất) và lọc khí sau khi nén (loại bỏ dầu máy nén, hơi nước trước khi sử dụng).
- Bình chứa khí nén: Chứa khí nén sau khi được nén và cung cấp khí nén cho các thiết bị sử dụng.
- Hệ thống làm mát: Gồm quạt làm mát và bình làm mát khí, giúp giảm nhiệt độ của động cơ và khí nén, đảm bảo máy hoạt động ổn định.
- Hệ thống điều khiển: Gồm van điều áp (điều chỉnh áp suất), van an toàn (xả khí khi áp suất quá cao) và bộ điều khiển (bật/tắt, điều chỉnh tốc độ, áp suất).
- Hệ thống bôi trơn: Có nhiệm vụ bôi trơn các bộ phận chuyển động để giảm ma sát.
- Khung máy: Giữ cố định và bảo vệ các bộ phận của máy nén khí.
Ngoài ra, một số máy nén khí còn có thể có thêm các bộ phận khác như bộ lọc tiếng ồn, bộ giảm rung,… tùy thuộc vào loại máy và nhà sản xuất.
Chuẩn bị gì trước khi lắp đặt máy nén khí?
Việc lắp đặt máy nén khí đúng cách là một bước quan trọng để đảm bảo hệ thống hoạt động hiệu quả, an toàn và bền bỉ. Trước khi bắt tay vào lắp đặt, cần có sự chuẩn bị kỹ lưỡng về cả vị trí và dụng cụ, vật liệu.

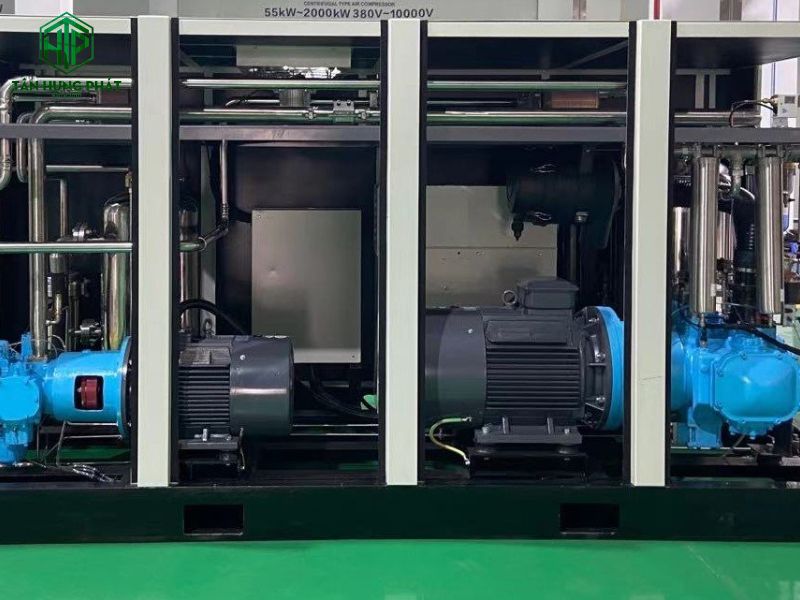

1. Lựa chọn vị trí lắp đặt
Vị trí lắp đặt máy nén khí có ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của thiết bị. Cần lưu ý các yếu tố sau:
- Mặt bằng: Chọn vị trí có mặt bằng bằng phẳng, chắc chắn và có khả năng chịu tải trọng tốt. Điều này giúp máy nén khí hoạt động ổn định, tránh rung lắc quá mức và đảm bảo an toàn.
- Môi trường: Đặt máy ở nơi thoáng mát, tránh bụi bẩn và ẩm ướt. Môi trường sạch sẽ giúp giảm nguy cơ tắc nghẽn bộ lọc, còn môi trường khô ráo, thoáng mát sẽ hạn chế tình trạng quá nhiệt, hư hỏng do ẩm ướt. Tránh đặt máy ở nơi có nhiệt độ cao hoặc ánh nắng trực tiếp.
- Không gian: Đảm bảo có đủ không gian xung quanh máy nén khí để người vận hành và kỹ thuật viên có thể dễ dàng thao tác bảo trì, sửa chữa máy nén khí và vận hành máy một cách thuận tiện.
2. Chuẩn bị dụng cụ và vật liệu cần thiết
Để quá trình lắp đặt diễn ra suôn sẻ và đúng kỹ thuật, cần chuẩn bị đầy đủ các dụng cụ và vật liệu sau:
- Dụng cụ cơ bản: Cờ lê, mỏ lết, tua vít, kìm… để lắp đặt và tháo lắp các bộ phận của máy.
- Vật liệu kết nối: Đường ống hơi khí nén và các phụ kiện kết nối phải được lựa chọn phù hợp với kích cỡ và công suất của máy nén khí.
- Vật liệu phụ: Chuẩn bị băng keo hoặc chất bịt kín chuyên dụng để đảm bảo các mối nối không bị rò rỉ khí. Ngoài ra, cần có chất bôi trơn phù hợp cho các bộ phận chuyển động (nếu cần).
- Tài liệu hướng dẫn: Luôn luôn có sẵn giấy tờ hướng dẫn sử dụng của nhà sản xuất. Đây là nguồn thông tin chi tiết và chính xác nhất về cách lắp đặt, vận hành và bảo trì máy nén.
>>> Xem thêm: Quy trình vận hành máy nén khí trục vít đơn giản từ A – Z dễ hiểu
Quy trình lắp đặt máy nén khí chi tiết nhất
Quy trình lắp đặt máy nén khí chuẩn kỹ thuật và chi tiết sẽ bao gồm nhiều bước, từ việc đặt máy đến kết nối điện và vận hành thử. Việc tuân thủ từng bước một cách cẩn thận sẽ đảm bảo hệ thống hoạt động hiệu quả và an toàn.
1. Đặt máy nén khí
Đầu tiên, sử dụng xe đẩy hoặc thiết bị nâng hạ phù hợp để di chuyển máy đến vị trí đã chọn. Đặt máy nén khí xuống mặt bằng đã chuẩn bị, đảm bảo sự ổn định và cân bằng. Sử dụng thước thủy hoặc bọt nước để căn chỉnh máy sao cho nằm ngang. Sau đó, lắp đặt chân đế (nếu có) và cố định máy vào mặt bằng bằng bu lông để đảm bảo máy không bị rung lắc trong quá trình hoạt động.
2. Lắp đặt đường ống khí
Sau khi máy đã được cố định, tiến hành lắp đặt đường ống khí. Xác định vị trí các đầu nối khí trên máy nén và kết nối đường ống khí với các đầu nối này bằng các loại khớp nối phù hợp. Sử dụng băng tan hoặc keo dán ống chuyên dụng để đảm bảo tất cả các mối nối đều kín khít, không bị rò rỉ khí. Cuối cùng, lắp đặt van khí để điều khiển lưu lượng khí nén vào và ra khỏi máy.

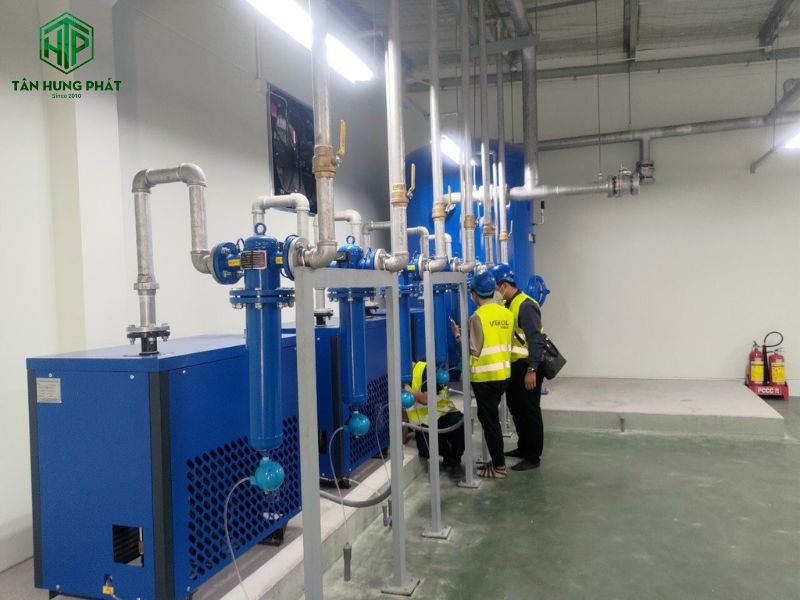

3. Lắp đặt bình chứa khí
Bình chứa khí là một bộ phận quan trọng trong hệ thống. Kết nối bình chứa khí với đường ống khí chính bằng các khớp nối phù hợp. Để đảm bảo an toàn, cần lắp đặt van an toàn trên bình chứa khí để tự động xả khí khi áp suất vượt quá mức cho phép. Đồng thời, lắp đặt đồng hồ đo áp suất để dễ dàng theo dõi áp suất khí trong bình.
4. Lắp đặt các phụ kiện khác
Tùy thuộc vào yêu cầu của hệ thống, bạn có thể cần lắp đặt thêm các phụ kiện khác để nâng cao chất lượng khí nén. Lắp đặt bộ lọc khí ở đầu vào và đầu ra để loại bỏ bụi bẩn, tạp chất và dầu khỏi khí nén. Nếu cần khí nén khô, hãy lắp đặt bộ máy sấy khí. Ngoài ra, cần lắp đặt các thiết bị bảo vệ khác như van một chiều, van giảm áp, v.v., để đảm bảo hệ thống hoạt động đúng cách và an toàn.

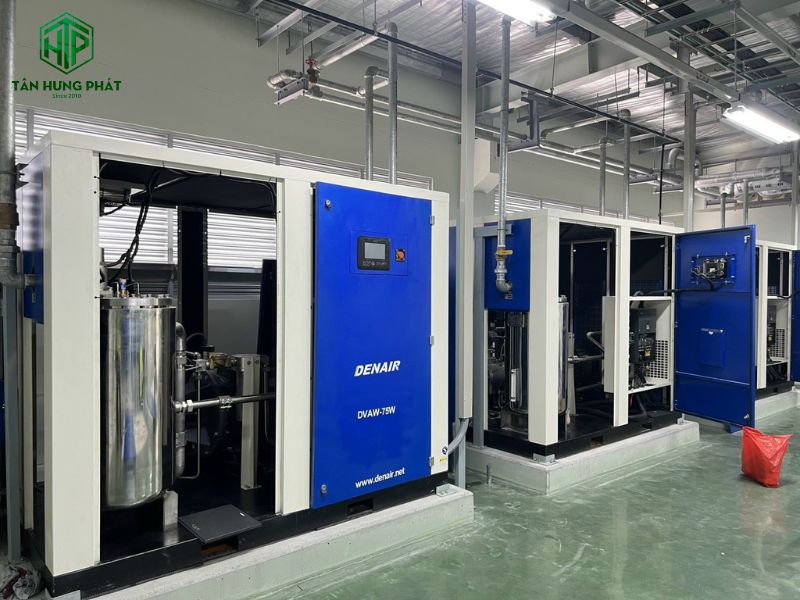

5. Kết nối nguồn điện & vận hành thử sau khi lắp đặt
Đây là bước cuối cùng và quan trọng nhất của quy trình lắp đặt máy nén khí. Bạn hãy kiểm tra lại toàn bộ các mối nối và van để đảm bảo không có rò rỉ. Cáp nguồn phải phù hợp với công suất của máy nén khí.
Kết nối cáp nguồn vào ổ cắm điện một cách an toàn. Sau đó, bật máy nén khí để vận hành thử, kiểm tra hoạt động của động cơ, máy nén khí và tất cả các phụ kiện khác. Trong quá trình này, bạn có thể điều chỉnh áp suất và lưu lượng khí theo nhu cầu sử dụng và đảm bảo máy hoạt động bình thường trước khi đưa vào vận hành chính thức.
>>> Có thể bạn quan tâm: Quy trình bảo dưỡng máy nén khí công nghiệp chuẩn, chi tiết.
Tham khảo 3 cách bố trí các bộ phận của hệ thống máy nén khí
Bố trí các bộ phận của hệ thống khí nén một cách hợp lý giúp tối ưu hóa không gian, nâng cao hiệu quả hoạt động. Dưới đây là 3 cách bố trí phổ biến mà bạn có thể tham khảo trong quá trình lắp đặt máy nén khí.
1. Theo tỷ lệ 1 : 1 : 1
Tỉ lệ lắp đặt này bao gồm một máy nén khí, một bình chứa khí và một máy sấy khí. Cách bố trí này thường được áp dụng trong những môi trường làm việc khá khắc nghiệt, nơi không gian lắp đặt bị hạn chế hoặc có nhu cầu xử lý khí nén có nhiệt độ cao và nhiều hơi nước. Trong trường hợp này, bộ lọc khí có thể bị cắt bớt hoặc lắp đặt ở một vị trí khác và kết nối vào hệ thống sau. Mặc dù không đầy đủ như hệ thống 1:1:1:1, cách bố trí này vẫn đảm bảo khí nén được làm mát và sấy khô cơ bản trước khi sử dụng.
2. Theo tỉ lệ 1 : 1 : 1 : 1
Đây là cách bố trí toàn diện và được áp dụng khá phổ biến, bao gồm một máy nén khí trục vít, một bình chứa khí, một bộ lọc và một máy sấy khí. Hệ thống hoạt động theo nguyên lý khí nén sau khi ra khỏi máy nén sẽ được dẫn qua bình chứa khí.
Tại đây, khí nén sẽ được hạ bớt nhiệt độ và một phần hơi nước được tách ra, giúp giảm tải cho máy sấy khí. Sau đó, khí nén tiếp tục đi qua bộ lọc để loại bỏ tạp chất và cuối cùng là máy sấy khí để loại bỏ hoàn toàn hơi nước, đảm bảo khí nén đầu ra đạt chất lượng cao nhất.

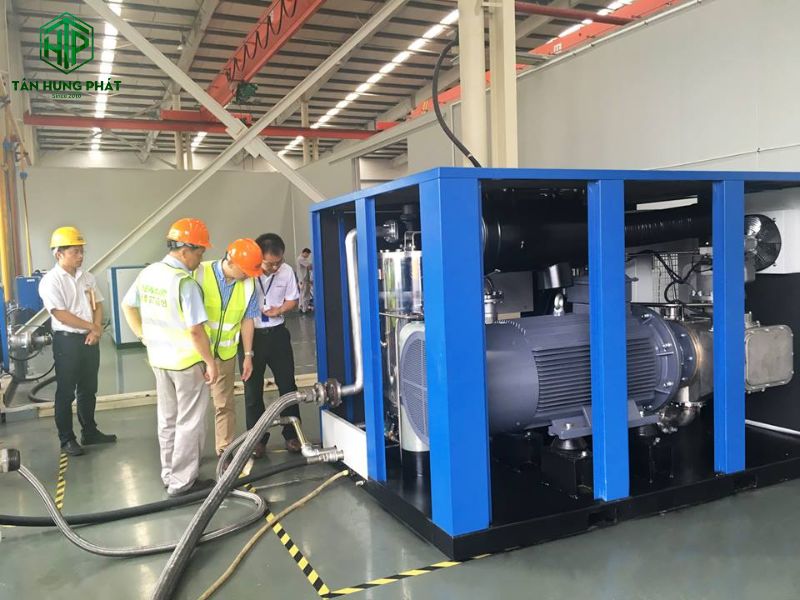

3. Theo tỉ lệ 2 : 1 : 2 : 2
Cách bố trí này dành cho những hoạt động cần lượng khí nén lớn hơn, bao gồm hai máy nén khí, một bình chứa khí, hai bộ lọc và hai máy sấy khí. Với hệ thống này, hai máy nén khí có thể hoạt động luân phiên hoặc đồng thời để đáp ứng nhu cầu sản xuất cao. Việc sử dụng một bình chứa khí chung cho cả hai máy nén giúp tiết kiệm chi phí đầu tư. Hệ thống này đảm bảo nguồn khí nén luôn dồi dào, ổn định và có độ sạch cao, phù hợp với các nhà máy quy mô lớn.

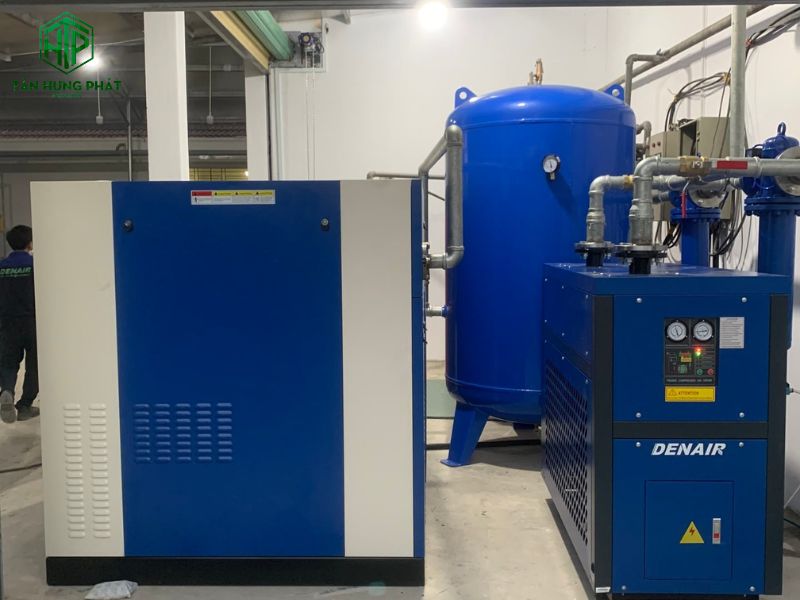

Hướng dẫn sử dụng máy nén khí
Sau khi lắp đặt máy nén khí thành công, việc sử dụng đúng cách là rất quan trọng để đảm bảo máy hoạt động hiệu quả và an toàn.
Trước khi sử dụng
- Đọc kỹ hướng dẫn: Mỗi loại máy nén khí có thể có cách sử dụng và bảo dưỡng máy nén khí dễ hiểu khác nhau. Hãy dành thời gian đọc kỹ hướng dẫn của nhà sản xuất để hiểu rõ cách thức hoạt động và các lưu ý an toàn của máy.
- Kiểm tra vị trí đặt máy: Đảm bảo máy được đặt ở một vị trí bằng phẳng, thông thoáng, sạch sẽ, tránh xa nguồn nhiệt và các vật dễ cháy nổ.
- Kiểm tra tổng thể máy: Kiểm tra các bộ phận quan trọng như dây điện, dây dẫn khí, các loại van, bình chứa khí,… xem có bị hư hỏng, rò rỉ hay không. Đảm bảo tất cả các kết nối đều chắc chắn.
- Chuẩn bị bảo hộ: Trang bị đầy đủ các dụng cụ bảo hộ cá nhân cần thiết như kính bảo hộ, găng tay, nút tai,… để bảo vệ bản thân trong quá trình vận hành.
- Đảm bảo lắp đặt chính xác: Máy nén khí phải được lắp đặt đúng kỹ thuật ngay từ đầu để đảm bảo vận hành tốt và an toàn.
Trong khi sử dụng
- Khởi động máy: Cắm điện, bật công tắc và để máy khởi động. Trong những phút đầu tiên, hãy quan sát xem máy có hoạt động bình thường hay không, có phát ra tiếng ồn lạ hay rung lắc mạnh hay không.
- Điều chỉnh áp suất: Điều chỉnh áp suất khí nén trên van điều áp hoặc bộ điều khiển sao cho phù hợp với nhu cầu sử dụng của dụng cụ. Áp suất quá cao không chỉ lãng phí năng lượng mà còn có thể làm hỏng dụng cụ hoặc gây nguy hiểm.
- Kết nối dụng cụ: Kết nối dụng cụ sử dụng khí nén với máy bằng dây dẫn khí phù hợp. Đảm bảo các khớp nối được siết chặt để tránh rò rỉ khí, gây thất thoát áp suất.
- Sử dụng đúng cách: Hướng súng hoặc dụng cụ về phía cần thao tác, tránh hướng về người hoặc các vật dễ vỡ, dễ hư hỏng khác để đảm bảo an toàn.
Sau khi sử dụng
- Tắt máy: Khi ngừng sử dụng, hãy tắt công tắc và rút phích cắm điện để ngắt hoàn toàn nguồn điện.
- Xả khí nén: Xả hết khí nén còn lại trong bình chứa và các dây dẫn khí. Điều này giúp bình chứa và hệ thống ống không phải chịu áp lực liên tục, kéo dài tuổi thọ của thiết bị và đảm bảo an toàn.
- Vệ sinh và bảo quản: Vệ sinh máy nén khí và cất giữ ở nơi khô ráo, thoáng mát để bảo quản máy tốt nhất cho lần sử dụng tiếp theo.
>>> Có thể bạn quan tâm: Hướng dẫn bảo dưỡng máy nén khí trục vít đúng kỹ thuật.
Cần lưu ý gì khi lắp đặt máy nén khí?
Sau đây là những lưu ý quan trọng mà bạn cần tuân thủ trong quá trình lắp đặt:
- Vị trí lắp đặt: Nên lắp đặt máy nén khí tại nơi có độ ẩm thấp, sạch sẽ và thông thoáng. Tránh những khu vực có nhiều bụi bẩn vì điều này có thể làm tắc nghẽn bộ lọc và giảm tuổi thọ của các linh kiện.
- Nhiệt độ môi trường: Đảm bảo nhiệt độ môi trường không vượt quá 46°C. Nhiệt độ cao không chỉ làm giảm hiệu suất của đầu nén mà còn có thể gây quá nhiệt, ảnh hưởng đến độ bền của máy.
- Lọc khí trong môi trường xấu: Nếu máy bắt buộc phải lắp đặt trong môi trường nhiều bụi và bẩn, cần phải có thiết bị lọc chuyên dụng được lắp đặt trước máy nén khí để bảo vệ các bộ phận bên trong.
- Kế hoạch vận chuyển và lắp đặt: Đối với các loại máy nén khí lớn và nặng, cần tính toán trước tuyến đường vận chuyển và chuẩn bị sẵn cần trục hoặc thiết bị nâng hạ phù hợp để việc lắp đặt và bảo dưỡng sau này được thuận tiện, an toàn.
- Khoảng trống xung quanh máy: Cần tạo đủ khoảng trống xung quanh máy nén khí để dễ dàng và thuận tiện cho việc bảo trì, sửa chữa. Khoảng trống đề nghị tối thiểu là 70cm.
- Khoảng cách với trần nhà: Đảm bảo khoảng cách tối thiểu giữa nóc máy và trần nhà là 100cm. Điều này giúp hệ thống thông gió hoạt động hiệu quả, tản nhiệt tốt, tránh quá nhiệt cho máy.
>>> Xem thêm: Tài liệu sửa chữa máy nén khí trục vít đầy đủ & dễ hiểu.
Lắp đặt máy nén khí là công việc đòi hỏi sự cẩn thận và tuân thủ các nguyên tắc kỹ thuật. Từ việc chuẩn bị vị trí, vật liệu, đến quy trình lắp đặt chi tiết và các lưu ý an toàn, mỗi bước đều đóng vai trò quan trọng nhằm đảm bảo hệ thống khí nén hoạt động ổn định. Nếu bạn cần hỗ trợ hướng dẫn lắp đặt máy nén khí, đừng ngần ngại liên hệ với Tân Hưng Phát để được đội ngũ chuyên viên kỹ thuật hỗ trợ tư vấn giải pháp tốt nhất.
